數控機床和自動化倉庫及機械臂自動化生產線等電子設備，需要電纜線來回反復移動場所均需要拖鏈電纜，下面電百科就來介紹下什么機器用得到拖鏈電纜？設備用拖鏈電纜和貼片機拖鏈電纜選型。
一、什么機器用得到拖鏈電纜？

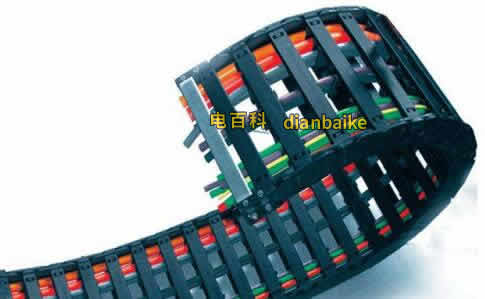

拖鏈電纜適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用，拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
1、拖鏈電纜需具備以下幾點特點
1）導體絞合后柔軟。
2）絕緣料，護套料均具備柔性，保證在拖鏈殼長時間彎曲使用。
3）絞合節距優異，是使用壽命長久的重要因素。
4）材料無鹵，阻燃標準，燃燒時不產生有害氣體，更不會發生二次污染，綠色環保。
5）彎曲半徑符合設備要求，通常為（5~8）xD，D=電纜外徑。
2、拖鏈電纜應用：
1）拖鏈電纜適用于工業自動化設備。
2）應用于機器人，機械手，打樣機，切割機，雕刻機等設備。
3）應用于移動驅動設備，物流系統，多軸移動加工設備。
4）應用于干燥或潮濕的室內及室外
3、電纜拖鏈按材質不同可分為鋼制電纜拖鏈和塑料電纜拖鏈，電纜拖鏈按結構不同可分為橋式電纜拖鏈和封閉式電纜拖鏈及半封閉電纜拖鏈。
1）塑料電纜拖鏈選用方法介紹：
內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高Hi。如果重疊按重疊后實際高度作為參考高度。
內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
彎曲半徑：選擇內置電纜、油管、氣管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間，拖鏈內置電纜、油管、水管、氣管的放置原則。
應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。
在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片。
2）鋼制電纜拖鏈常用型號介紹：
鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式。（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式。（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
鋼制電纜拖鏈選用方法介紹：
1）根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2）支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3）根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
a.當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
b.當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
c.安裝管纜的規格品種較多時，可選用框架式支撐板。
4）機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5）根據安裝管纜的數量來決定支撐板寬度b1，從而得知拖鏈寬度B。
二、設備用拖鏈電纜主要用于哪里？設備用拖鏈電纜選型
拖鏈電纜是在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜，通常也可稱之拖曳電纜，坦克鏈電纜。
拖鏈電纜主要應用于工業電子系統，自動生成線，自動化設備、倉儲設備，機器人，機器人手臂、消防系統，數控機床，雕刻機，激光機，起重機拖鏈系統和冶金工業等設備和場合?？梢哉f拖鏈電纜應用場合，較為廣泛。
拖鏈用電線電纜的主要特性是抗彎曲、耐扭轉、耐折彎、防淺水、防油、抗紫外線、耐候性、耐寒、耐磨性、能承受較重的機械外力，具有較強的耐曲撓性，適用于連續往復運動下的安裝，特別是工業作用環境下的頻繁彎曲場合。
TRVVSP3*2*0.3SQ拖鏈電纜是適合在車間，控制系統使用的。
TL-2-15X30拖鏈電纜已經在自動化倉庫，數控機床，電子設備，起重運輸設備等這些地方開始廣泛的使用了。
封閉式拖鏈電纜25、35也是比較適合在車間里使用。
三、貼片機拖鏈電纜選型
拖鏈電纜也會稱其為：柔性電纜，高柔性電纜，移動電纜。根據拖鏈電纜的使用特性與使命，其材料選擇與制造工藝都要非常嚴格，國內大部分貼片機拖鏈都是日本發達國家進口。
導體：更具截面大小常用：0.08mm~0.10~0.15~0.20mm的無氧銅絲
絕緣：更具信號或動力傳輸還有使用強度和環境，常用：高強度PVC，PE，TPE等
屏蔽：鍍錫銅絲根據使用方式：交叉銅網屏蔽或纏繞銅網屏蔽
護套：更具信號或動力傳輸還有使用強度和環境，常用：高強度PVC，PUR，TPE等
貼片機拖鏈電纜目前很多都選擇進口拖鏈，
貼片機料號：2070/2080x軸40046023
拖鏈規格：TKP0450
拖鏈品牌：TSUBAKI椿本
形式：穿線拖鏈
材質：塑料拖鏈
裝配形式：半封閉式拖鏈
三大特勢：
全進口拖鏈二次開發
將拖鏈轉動部位設計成軸承轉動
分隔片減少線纜間的摩擦
FUJI富士帶軸承拖鏈2070/2080x軸40046023：為機床附件、帶軸承、高速運作、用于機械手、注塑機、玻璃機械數控機床、超重運輸設備、石材設備等帶軸承拖鏈可進行加工定制，延長使用壽命；拆卸方便，更快安裝，節省安裝空間；原裝帶軸承拖鏈2070/2080x軸40046023日本進口拖鏈是現代化的臍帶，它們不斷來回運動，輸送動力，數據和能量。更多關于拖鏈電纜應用知識請關注電百科，盜載必究。
