電焊機電纜需要做接地線，按照接地線制作安裝技術標準；下面電百科就來介紹下電焊機接地線怎么接？電焊機接地線圖片及電焊機接地線要求規范標準。
一、電焊機接地線怎么接？
1、按照建設部的相關規定，電焊機、配電箱采用的是三相五線制，保護接零接在PE線上；
2、如電焊機或配電箱需要重復接地，接地極一般是用3根鋼樁（鋼筋、角鋼、鋼管等）打入地下，形成一組接地，別忘了進行電阻測試；螺紋鋼筋是不可用作接地極的。
3、配電箱內的接地和保護接零是分開的；（PE線與接地線永不相交）
4、如將接地接在基礎的螺栓上或是基礎外露的鋼筋上也可以，但是要注意的是：如果電焊機的二側線零線接在了鋼結構上或是與螺栓、基礎鋼筋上，這個接地是不可用的。
5、建設部的JGJ46-2005《施工現場臨時用電安全技術規范》要求，應采用雙線接地。 如果利用導線將焊機外殼與大地連接起來，外殼漏電時，外殼與大地形成一條良好的電流通路，當人碰到外殼時，相對電壓就可大為降低，就可以達到防止觸電的目的，所以電焊機外殼要接地。
6、電網電源如為三相三線制或單相制時，焊機外殼和二次線圈引出線的一端，應安放保護接地線。接地裝置可以利用自然接地極(如與大地有可靠連接的建筑物的金屬結構，敷設于地下的管道等)。嚴禁以氧氣、乙炔、煤氣等易燃易爆氣體管道作為接地極。
7、接地極還必須滿足下列要求：
1）必須接觸良好，接地電阻值不得超過4Ω；
2）接地用導線應具有良好的導電性，截面積不得小于12mm²(鐵質)；
3）接地線應用螺絲擰緊，為防止松弛，應加裝彈簧墊圈；
4）多臺焊機排列一起時，接地線不準串聯連接。

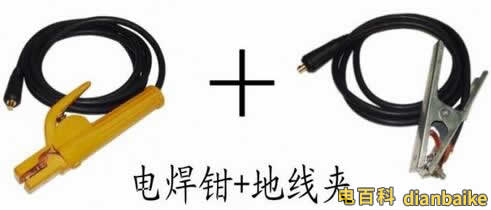

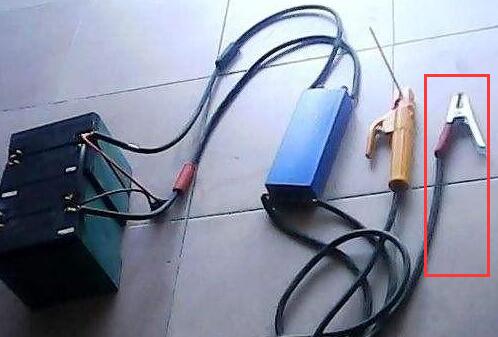

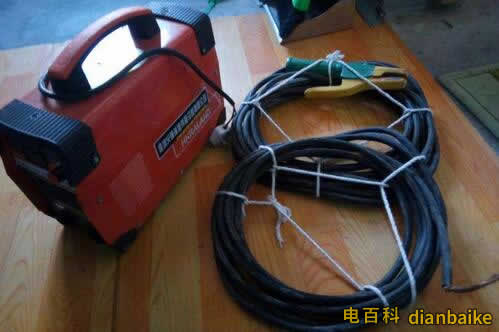

電焊機接地線圖片
二、電焊機接地線要求規范標準：
1、固定地點使用的電焊機
1)接地線一端連接在電焊機外殼的接地螺栓上，另一端連接在接地母線上，當安放電焊機的地點沒有裝設接地母線時，也可將接地線接到獨立接地系統的接地端子上。
2)必須經常檢查接地裝置各連接部位的緊固情況，并定期檢測接地系統的電氣性能，接地電阻值不得大于2Ω。
3)當有多臺電焊機在同一作業場所使用時，各臺電焊機的接地線必須并聯接在接地母線或獨立接地端子上，嚴禁串接。
4)接地線的裝設必須與附近的防雷接地網有足夠的安全距離，防止因雷電反擊或雷電感應作用對電焊機或人員造成傷害。
2、非固定地點使用的電焊機
1)非固定地點使用的電焊機必須采用獨立接地系統的接地端子，接地端子連接在接地線上，連接緊固、無銹蝕。
2)接地端子必須裝設在導電性良好的地點，電焊機使用前必須檢測接地系統的接地電阻。
3)當電焊機在井下使用時，接地線應裝設在水溝等潮濕地點，嚴禁接到軌道、管線上。

三、電焊機為什么要接地？
因為電焊機是靠大電流工作，一旦漏電會對人體造成傷害，接地可以保護操作者。
如果利用導線將焊機外殼與大地連接起來，外殼漏電時，外殼與大地形成一條良好的電流通路，當人碰到外殼時，相對電壓就可大為降低，就可以達到防止觸電的目的，所以電焊機外殼要接地。 電網電源如為三相三線制或單相制時，焊機外殼和二次線圈引出線的一端，應安放保護接地線。 接地裝置可以利用自然接地極(如與大地有可靠連接的建筑物的金屬結構，敷設于地下的管道等)。嚴禁以氧氣、乙炔、煤氣等易燃易爆氣體管道作為接地極。
此外，接地極還必須滿足下列要求：
1、必須接觸良好，接地電阻值不得超過4Ω；
2、接地用導線應具有良好的導電性，截面積不得小于12mm2(鐵質)；
3、接地線應用螺絲擰緊，為防止松弛，應加裝彈簧墊圈；
4、多臺焊機排列一起時，接地線不準串聯連接。更多關于電焊機接地知識請關注電百科，盜載必究。
