漏電保護器又稱漏電保護開光，是一種利用檢測被保護電網內所發生的相線對地漏電或觸電電流的大小，而作為發出跳閘信號并完成動作跳閘的保護電器。下面就來介紹下漏電保護器型號規格及原理、漏電保護器和空氣開關的區別？
一、什么是漏洞保護器，工作原理是什么？
漏電保護器最大的特性就是判斷以及檢測功能，漏電保護開關可以和斷路器一樣，將主電路進行斷開或者是接通，對于電路中是否漏電，有檢測，也有判斷。如果主電路中一旦有漏電，漏電保護開關就會啟動它本身的檢測功能，將電路中的開關元件斷開、接通。另外，漏電保護開關可以和熱繼電器、熔斷器進行搭配使用，結構功能性就會完善許多，目前這種裝置，是應用得較為廣泛的一種裝置。
在裝設漏電保護器的低壓電網中，正常情況下，電網相線對地泄漏電流（對于三相電網中則是不平衡泄漏電流）較小，達不到漏電保護器的動作電流值，因此漏電保護器不動作。當被保護電網內發生漏電或人身觸電等故障后，通過漏電保護器檢測元件的電流達到其漏電或觸電動作電流值時，則漏電保護器就會發生動作跳閘的指令，使其所控制的主電路開關動作跳閘，切斷電源，從而完成漏電或觸電保護的任務。它除了空氣斷路器的基本功能外，還能在負載回路出現漏電（其泄漏電流達到設定值）時能迅速分斷開關，以避免在負載回路出現漏電時對人員的傷害和對電氣設備的不利影響。
漏電保護器的工作原理：
1、工作原理
當線路發生“過載”故障時,“過載電流”使“熱雙金屬片”發熱彎曲并推動“”使得“機械鎖定機構”復位,“動觸頭”迅速離開“靜觸頭”,從而實現分斷線路的功能;
當線路發生“短路”故障時,“短路電流”使“瞬時脫扣器”動作,鐵芯頂桿推動使得鎖定機構復位,實現分斷功能;
2、保護原理
過載保護：(a)保護元件：熱雙金屬片。(如上小型斷路器實物圖所示)，(b)熱雙金屬片：是一種由復合材質制成的隨溫度變化而發生形變的雙金屬片。原理是:由于各組元層的熱膨脹系數不同,當溫度變化時,膨脹系數較高的主動層(由錳鎳銅合金、鎳鉻鐵合金、鎳錳鐵合金和鎳等制成)的形變要大于膨脹系數較底的被動層(由鎳鐵合金等制成)的形變,從而使雙金屬片的整體就會向被動層一側彎曲,則這種復合材料的曲率發生變化從而產生形變。
短路保護：(a)保護元件：瞬時脫扣器(電磁式脫扣器、電磁鐵)，(b)瞬時脫扣器:即沒有人為延時動作的脫扣器。此種瞬時特性的過電流保護通常能無選擇性地迅速切除短路故障。

二、漏電保護器型號規格
1、目前家庭使用DZ系列的空氣開關（帶漏電保護的小型斷路器），常見的有以下型號/規格：C16、 C25、C32、C40、C60、C80、C100、C120等規格，其中C表示脫扣電流，即起跳電流，例如C32表示起跳電流為32安，一般安裝6500W熱水器要用C32，安裝7500W、8500W熱水器要用C40的空開。
2、工業上常見的型號有：動力電路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(單位A)。
空開的額定電流有幾安培至幾百安培如10安的和600安的，但是普通的DZ47－63系列的最大電流63安，分為5 10 16（15） 20 25 32（30） 40 50 60（63）。
3、低壓的漏電保護器型號 有“DZL18-20 系列漏電開關(兩極) 、DZL31 漏電保護器(兩極) 系列漏電保護 、K 器(2、3、4 極) 、DBK2 系列漏電保護開關、DZL43、FIN 系列漏電保護開關、 E4FL 列漏電保護器 、F360 系列漏電保護開關、DZL29 系列漏電保護斷路器、 等系列型號。
三、漏電保護器型號的1P，2P，3P是什么意思？
1P是指只斷1根線的(通常斷火線)；
2P是指斷2根線的(火零一起斷的，又可稱2P為1P+N)；
3P和4P都是工業3相電上用的，家裝不用的保護電流一般越大越貴；
但小于10A的卻是越小越貴的，最經濟的是10A的；

四、漏電保護器如何選型？
選擇漏電保護器的型號，先計算出你家總功率是多少,然后根據功率選擇漏電保護器。
1、用功率/電壓就等于電流。比如用電器總功率4KW，那么4000/220=18A。要求漏電開關額定單獨電流要大于負載電流。
2、一般情況下總漏電開關的選擇是按負載電流的1 5倍計算，18A*1.5=27A。估算運電負荷,買適當的帶漏電保護器的斷路器,常規帶漏電保護器的接地值是30mA。低壓的漏電保護器有“DZL18-20系列漏電開關(兩極)、DZL31漏電保護器(兩極)、K系列漏電保護器(2、3、4極)、DBK2  系列漏電保護開關、DZL43、 FIN系列漏電保護開關、E4FL  列漏電保護器、F360  系列漏電保護開關、DZL29 系列漏電保護斷路器等系列型號。
3、低壓的漏電保護器(開關)的漏電動作電流分為10、20、 30、100、 300、500毫安等規格等級,額定電流分為10、16、20、25、32、40、63、80、100、 120、 150....安培等規格。
雖然在國標GB 50096--1999  《住宅設計規范》中明確每戶要裝,每單元要裝,整棟樓要裝低壓的漏電保護器,但是在實際上存在很大的問題，因為只要有一點漏電 ;將造成整戶,整個單元、整棟樓房、的跳閘停電,有的電業部門]甚至連單元配電箱都不打算使用三相空氣開關,原因是“一相短路,將一起全單元跳閘 ,擴大了停電的范圍”。所以現在大家只執行”在插座回路中安裝低壓漏電保護器(開關)的規范。
一般每戶要裝低壓的漏電保護器(開關) , 可以選用漏電動作電流為10、20、 30、 毫安,額定電流32A ( 140平方以內) 60安培( 160平方米以上)、每單元要裝,整棟樓要裝,可以以總戶數乘以20安培來選開關的額定電流。選用漏電動作電流100--300毫安的低壓的漏電保護器(開關)。

五、漏電保護器和空氣開關的區別

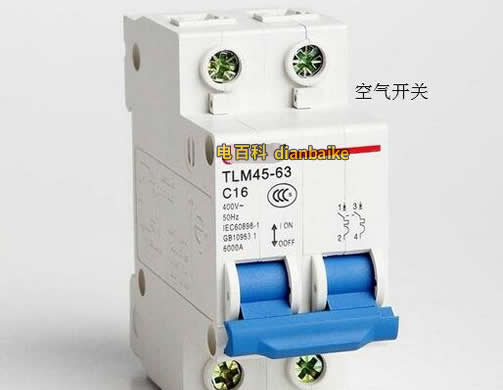

1、空氣開關有短路保護、過載保護，一般進行短路保護，有3P的接三火線，2P的，接兩火線或一火一零，1P的，接一根火線。
2、漏電保護器具有空氣開關的全部功能以外，還有漏電保護，是空氣開關功能的延伸，多用在家居生活用電以及人容易接觸到的用電場合。
3、漏電保護器3P的要接四根線，除了三根火線，還要接零線。除跟空氣開關一樣，進行短路保護外，還可進行漏電保護，一般用在有單相負載的地方，三相火線電流不同的時候，零線就有電流，漏電開關就是檢測從三相出去的電流是不是都從零線回來了，如果有漏電的地方，電流從漏電的地方走了，就會跳閘。
4、短路一般是嚴重的漏電，空氣開關檢測電流很大，就跳閘，有部分漏電，電流不是很大，空氣開關是不會跳閘的，安裝漏電開關就可以。
5、漏電開關一般用在電動門，熱水器等可能發生安全事故的負載上?？諝忾_關使用范圍很廣，什么地方都會用。
6、空氣開關沒有漏電保護功能，只有過載和短路保護，只要不超過最大電流即使發生漏電也不會跳閘。而且空氣開關一般容量較小或電壓較低，可以再空氣中很好的滅弧。漏電保護開關基友開關閉合器的作用，也具有自動跳閘的保護功能，能防止用電過程總的單相觸電事故等。如果你想了解更多，可以看看博耳電力的是怎么做的，尤其他的智能配電系列，主要涵蓋了從一次智能配電設備、到高效能源管理，再到電能質量提升和光伏電站的清潔能源引入等。

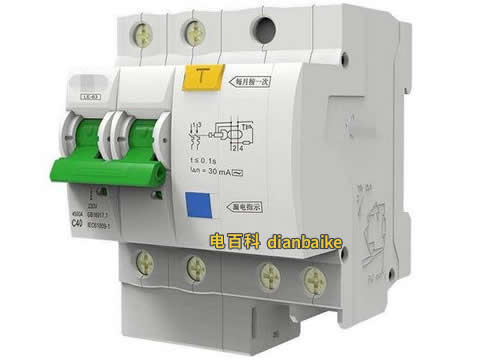

7、漏電開關上面都有一個黃色的實驗按鈕（上面有一個T字樣）按一下開關會跳閘！開關上面都帶LE兩個大寫字母！而一般的空氣開關沒有只有短路保護和過載保護作用。更多關于漏電保護器和空氣開關問題請關注電百科，盜載必究。
