水電安裝主要還是布線、插座、開槽、拐角和穿管等施工難度需要經驗豐富的師傅；下面就來介紹下家裝水電安裝布線圖解及走線安裝圖、水電安裝報價表多少錢一平方？
一、水電安裝要哪些項目和步驟流程
水電安裝包括：開槽、線路敷設、水路敷設、補管槽、開關插板燈具的安裝、下水管道的敷設、主水管道敷設、配電箱主線路敷設、屋頂排水、排氣等。
1、給排水管道、外落水管、空調冷凝管的預埋及安裝。
2、采暖工程的安裝。
3、強電：所有圖紙設計的電氣部分及防雷接地的預埋、安裝、調試。（注：并包含弱電、通風管洞及消防弱電的一次、二次預埋，并保證管路暢通）
4、弱電穿線、橋架的安裝。
5、消防穿線、管路、保溫等的安裝。
6、通風排煙的安裝。
二、家裝水電安裝布線圖解
（一）怎么看家裝水電施工圖？

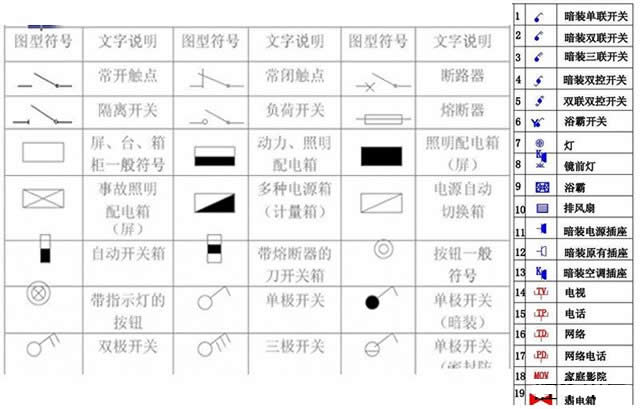

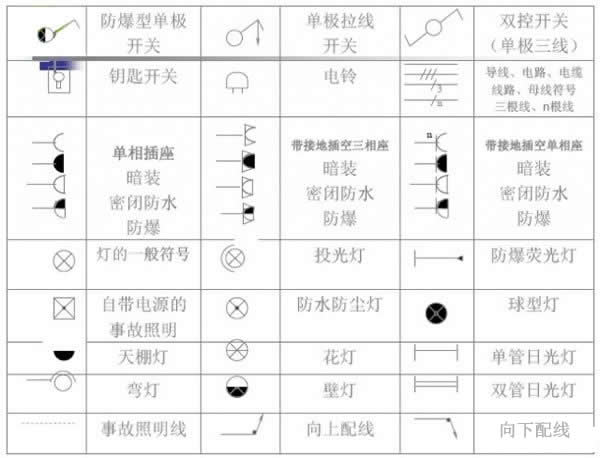

家裝水電施工圖，是家居的水路、電氣施工的前題與依據，它以施工人員都看得懂的符號標注在施工圖紙上，來指導工人進行相應的作業。
家裝水電施工圖內容有什么？
完整的家裝水電施工圖應包括以下內容：

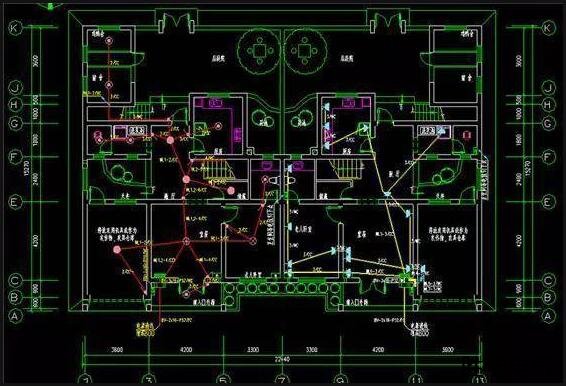

1、平面圖：反映各用電器、給排水各使用點的位置。圖紙上應標有尺寸，包括尺寸比例。
2、系統圖：反映各個用電回路在系統中的容量、分配方式，開關型號，接線、線路敷設方式，穿線管與導線的規格，系統保護方式；反映給排水管的連接、分支，管材的規格，各用水點的標高。
3、大樣圖：對某一器具的安裝結點、某一安裝位置的尺寸加以說明。
4、施工說明：工程概況，設計要求，施工注意事項，圖例。
5、材料表：工程中需要的各種主要材料的規格、數量。

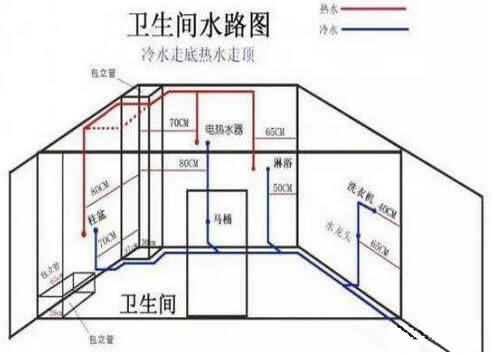

（二）家裝水電安裝中水路布線圖解

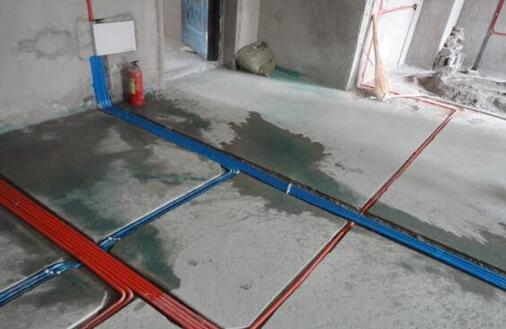

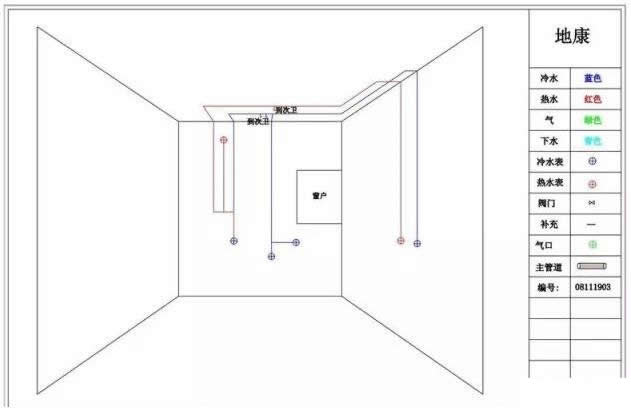

先說水路走向，從這個廚房水路走向示例我們可以看出，所有的水路都是走頂，并沒有走地，這也是水電裝修中的一個重要方面，水管盡量走頂不走地 。如果走地，以后出現漏水的情況，我們也無法及時發現，除了給樓下的鄰居會造成不便，還會給我們自己的家庭造成不便。如果水管走地，還要承受瓷磚和人在上面的壓力，踩裂的可能性也很大。左熱又冷，上熱夏冷，途中紅色走線是熱水，藍色走線是冷水。
安裝好的冷熱水管管頭的高度應在同一個水平面上，只有這樣以后安裝冷熱水開關才會美觀。

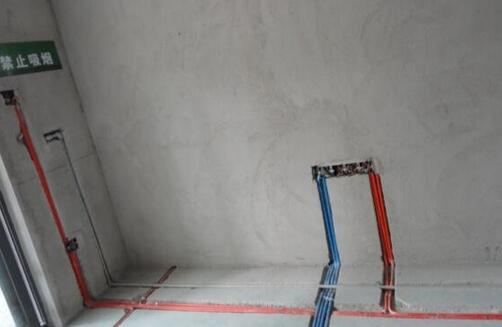

水管鋪設完成后，封槽前，要用管卡固定，水平管道管卡的間距，冷水管卡間距不大于60cm，熱水管卡間距不大于25cm。如下圖所示：

水管的開槽：水管的開槽深度是要有一定的講究的，通常，冷水埋管后的批灰層要大于1cm，熱水埋管后的批灰層要大于1.5cm。
水管材料：現在比較常見的家用給水管一般用PPR熱熔管，密封性好，施工快。但是一定要提醒工人施工時不要太著急，如果用力不穩，可能使管內堵塞，致使水流減小。
安裝完成后：水路完工后記得要用管堵把管頭堵好，以防掉進去雜物。完工后也應進行打壓測試，檢查水管有無滲漏情況。
（三）家裝水電安裝電路圖解：

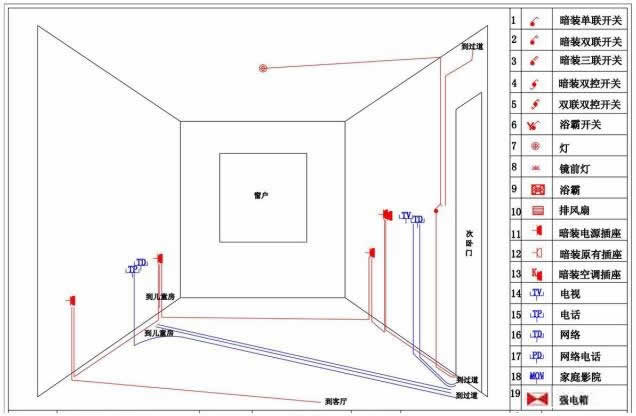

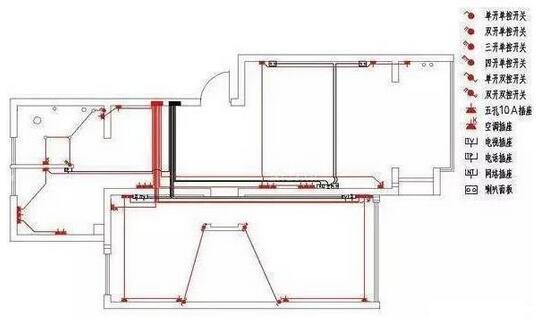

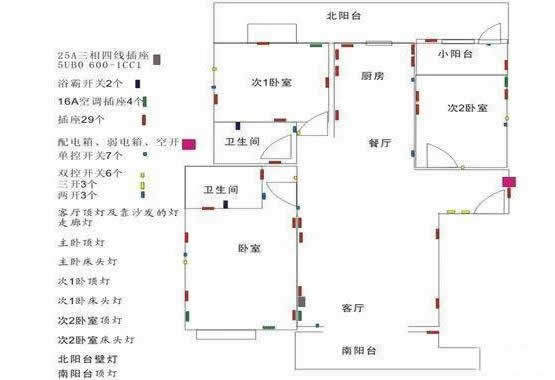

家裝效果圖看著確實漂亮，但電路的改造實在太重要了，一旦出現問題，用電用不了，這算是輕的，因為線路發生火災就不得了 。我們來看這個家用電路布置圖。

家庭用電，常常涉及到的電路包括：強電(照明、電器用電)和弱電(電視、電話、音響、網絡等)。
走電之前，業主一定根據自身需求對電路定位好，開關、插座、燈等位置確定好，對于插座，小編的建議是越多好。
電路的布線通常采用線管暗埋的方式。管有冷彎管和PVC管兩種，冷彎管可以彎曲而不斷裂，是布線的很好的選擇，它的轉角是有弧度的，線可以隨時更換，而且不用開墻。

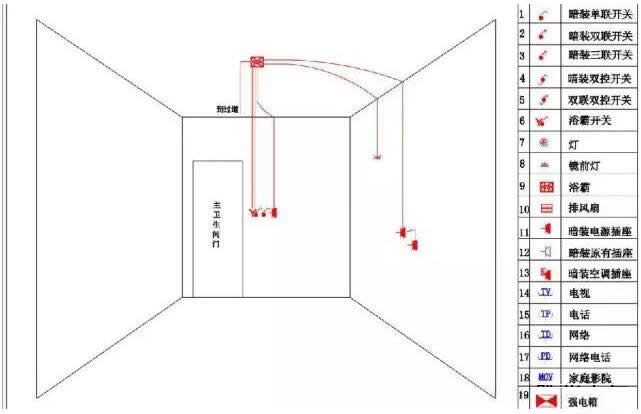

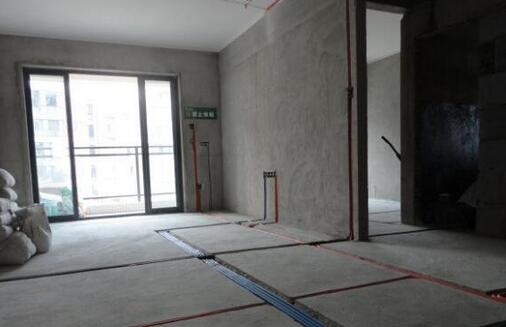

強弱電之間的距離要保持30-50公分左右，以防串線，更不可以在同一根穿管里面。途中紅色為強電、黑色為弱點。
所以管內電線都要是一個整體，不能有接頭，接頭只能出現在插座、開關等外露的地方。線管也盡量用整管。

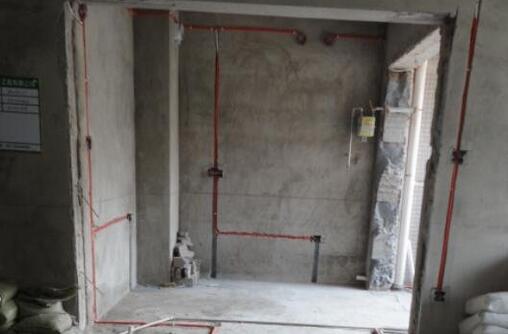

開槽：不論是電路還是水路，開槽都講究橫平豎直，但是墻上不允許開橫槽。

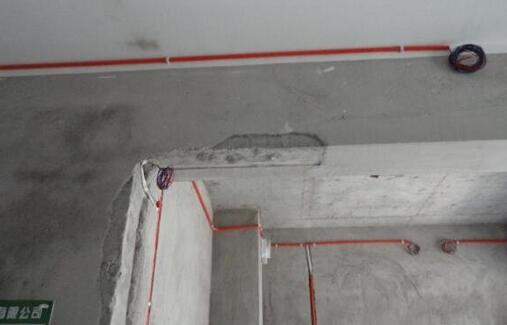

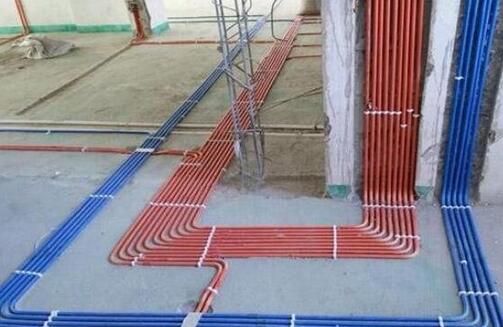

電路走地：如果有線管在地面上，需要保護起來，防止踩裂。也要標注明確位置，方便以后檢修。
接線盒：當布線長度超過15米或中間有3個彎曲時，在中間應該加裝一個接線盒。因為拆裝電線時，太長或彎曲多了，線從穿線管過不去。
（四）家裝水電安裝施工圖所用材料清單

二、家裝水電安裝圖紙設計尺寸要點：
1、電源插座邊距地宜為30CM，平開關面板底邊距地宜為140CM；
2、煙機插座離地高220CM；
3、地柜內插座離地高55CM；
4、微波爐插座距地高160CM；
5、空調插座距地高2M;
6、電視背景插座高度宜為60(特殊要求除外）；
7、櫥柜安裝下水管如需改道必須離地10CM以下，沿墻角走；
8、混水閥代花灑安裝高度不宜高于90CM；
9、洗衣機水閥高度宜為120CM;
10、拖把污水盆水閥高度宜為800MM；
11、沖落式蹲式大便器水閥高度宜為400MM;
12、柜式洗面盆三角閥高度宜為500MM；
三、水電安裝走線圖及怎么看水電安裝施工圖






四、水電安裝施工圖





五、水電安裝報價表多少錢一平方？
1、個體師傅普通預埋水電約30元左右（開槽、布管、接線等都很隨便，不太規范更沒質感，能通水電為目的，沒水電布局圖）；
2、個體師傅標準化預埋水電約35元左右（做得用心點規范點，有點像模像樣，有點質感和美感，但也沒水電布局圖）；
3、裝修公司標準化預埋水電約45元左右（先設計水電布局圖再施工，基本按規范做，標準化，開槽布管整齊美觀，有質感又有美感，水電布局圖會給業主一份）
普通家庭及農村的基本都是選擇個體師傅做普通預埋的，土豪或要求高的會找裝修公司做；實用面積100平方左右的套房，做普通水電的材料費大約是3000元左右，也就是一平方約30元，不含燈具，裝修小工才約200元一天。更多關于水電安裝知識請多關注電百科，盜載必究。
