控制電纜型號以K字母開頭命門，通常還會有編織的屏蔽層，屏蔽外界干擾。下面電百科就來介紹下控制電纜型號。
一、表格定義
|
類型 |
規格 |
標稱截面面積（mm2） |
核心數量 |
應用 |
|
KVV |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套--控制電纜 |
1.0，1.5，2.5 |
2-61 |
安裝在室內，電纜溝或管道 |
|
4，6 |
2-14 |
|||
|
10 |
2-10 |
|
KVVP |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套、編織屏蔽--控制電纜 |
1.0，1.5，2.5 |
2-37 |
安裝在室內，在其中需要屏蔽的電纜溝或管道 |
|
4，6 |
2-14 |
|||
|
10 |
2-10 |
|||
|
KVVP2 |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套、銅膠帶屏蔽--控制電纜 |
0.75，1.0，1.5，2.5 |
4-61 |
安裝在室內，在其中需要屏蔽的電纜溝或管道 |
|
4，6 |
2-14 |
|||
|
10 |
4-10 |
|||
|
KVV22 |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套、鋼帶鎧裝--控制電纜 |
1.0，1.5，2.5 |
4-61 |
安裝在室內，電纜溝渠。能承受較強的機械外力 |
|
4，6 |
2-14 |
|||
|
10 |
2-10 |
|||
|
KVVR |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套、軟 --控制軟電纜 |
0.75，1.0，1.5，2.5 |
4-61 |
安裝在室內的靈活性和可移動性要求 |
|
KVVRP |
銅芯、聚氯乙烯絕緣、聚氯乙烯護套、編織屏蔽、軟 --控制電纜 |
0.75，1.0，1.5，2.5 |
4-37 |
安裝在室內的靈活性屏蔽及移動要求 |
|
KYJV |
銅芯、交聯聚乙烯絕緣、聚氯乙烯護套、 --控制電纜 |
1.0，1.5，2.5 |
2-61 |
安裝在室內，電纜溝或管道 |
|
4，6 |
2-14 |
|||
|
10 |
2-10 |
|||
|
KYJVP |
銅芯、交聯聚乙烯絕緣、編織屏蔽、聚氯乙烯護套--控制電纜 |
1.0，1.5，2.5 |
2-61 |
安裝在室內，在其中需要屏蔽的電纜溝或管道 |
|
4，6 |
2-14 |
|||
|
10 |
2-10 |
|||
|
KYJV22 |
銅芯、交聯聚乙烯絕緣、鋼帶鎧裝、聚氯乙烯護套--控制電纜 |
0.75，1.0，1.5，2.5 |
4-61 |
安裝在室內，電纜溝渠，管道或地下。成為電纜連接到承受外部機械力， |
|
4，6 |
2-14 |
|||
|
10 |
4-10 |
|||
|
KYJVP2 |
銅芯、交聯聚乙烯絕緣、銅帶屏蔽、聚氯乙烯護套--控制電纜 |
0.75 1.0 1.5 2.5 |
7-61 |
安裝在室內，在其中需要屏蔽的電纜溝或管道 |
|
4 6 |
4-14 |
|||
|
10 |
4-10 |
|||
|
KYJVR |
銅芯、交聯聚乙烯絕緣、聚氯乙烯護套--控制軟電纜 |
0.75 1.0 1.5 2.5 |
4-61 |
安裝在室內的靈活性和可移動性要求 |
|
KYJVRP |
銅芯、交聯聚乙烯絕緣、編織屏蔽、聚氯乙烯護套--控制軟電纜 |
0.75 1.0 1.5 2.5 |
4-37 |
安裝在室內的靈活性，屏蔽及移動 |
二、使用說明
標準：
聚氯乙烯絕緣控制電纜標準：產品標準：GB9330.2-88《聚氯乙烯絕緣和護套控制電纜》，IEC60227（60502，60332）; SABS。
本產品供交流額定電壓450V/750V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
應用：
控制電纜適合布線的電氣控制設備和儀器，監測和控制回路，電氣保護和測量電源分配單元服務條件?的情況下，額定電壓為450/750V AC。
鋪設：
聚氯乙烯絕緣電纜長期工作溫度為70℃；
交聯聚乙烯絕緣電纜長期工作溫度為90℃
敷設電纜的溫度不能低于0℃。
允許彎曲半徑：
非鎧裝電纜（R）：R≥6D （D：電纜外徑）;
鎧裝或銅膠帶屏蔽電纜：R≥12D;
屏蔽軟電纜：R≥10D。
注釋：
具體電纜芯數系列為，2，3，5，7，8，10，12，14，16，19，24，27，30，37；
R--連接用軟電纜（電線），軟結構；
V--絕緣聚氯乙烯 V--聚氯乙烯絕緣 V--聚氯乙烯護套；
B--平型（扁形） S--雙絞型；
A--鍍錫或鍍銀；
F--耐高溫；
P--編織屏蔽 P2--銅帶屏蔽 P22--鋼帶鎧裝；
Y--預制型、一般省略，或聚烯烴護套
FD--產品類別代號，指分支電纜，將要頒布的建設部標準用FZ表示，其實質相同；
YJ--交聯聚乙烯絕緣；
V--聚氯乙烯絕緣或護套；
ZR--阻燃型；
NH--耐火型 ；
WDZ--無鹵低煙阻燃型；
WDN--無鹵低煙耐火型；
例：
RV --銅芯、氯乙烯絕緣，連接電纜（電線） ；
AVR-- 鍍錫、銅芯、聚乙烯絕緣、平型、連接軟，電纜（電線） ；
RVB-- 銅芯、聚氯乙烯平型連接電線 ；
RVS --銅芯、聚氯乙烯絞型連接電線；
RVV --銅芯、聚氯乙烯絕緣、聚氯乙烯護套、圓形連接軟電纜
ARVV-- 鍍錫、銅芯、聚氯乙烯絕緣、聚氯乙烯護套、平形連接軟電纜
RVVB --銅芯、聚氯乙烯絕緣、聚氯乙烯護套、平形連接軟電纜
RV－105 --銅芯耐熱105℃、聚氯乙烯絕緣、聚氯乙烯絕緣、連接軟電纜
AF－205AFS－250AFP－250 --鍍銀、聚氯乙氟塑料絕緣、耐高溫－60℃~250℃、連接軟電線
三、常用電(線)纜類型線纜規格型號含義：

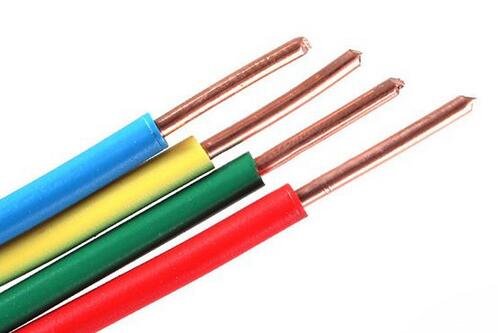

BV--表示單銅芯、聚氯乙烯普通絕緣電線，無護套線。
適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電線電纜。
BVR--表示聚氯乙烯絕緣、銅芯（軟）布電線，常常簡稱軟線。
由于電線比較柔軟，常常用于電力拖動中和電機的連接以及電線常有輕微移動的場合。

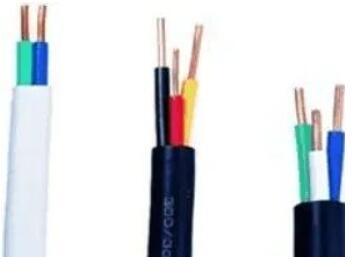

BVV--表示銅芯、聚氯乙烯絕緣、聚氯乙烯圓型護套電纜，銅芯（硬）布電線。
常常簡稱護套線，單芯的是圓的，雙芯的就是扁的，常常用于明裝電線。
BVVB--表示銅芯、聚氯乙烯絕緣、聚氯乙烯平型護套電纜。
適用于要求機械防護較高、潮濕等場合可明敷或暗敷。

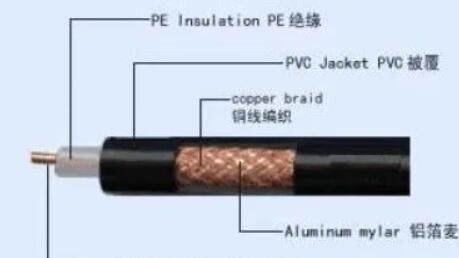

SYV--實心、聚乙烯絕緣、射頻同軸電纜。
適用于閉路監控及有線電視工程。

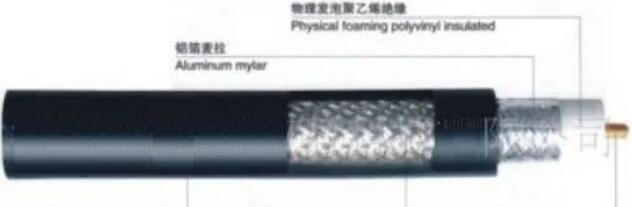

RG--表示物理發泡聚乙烯絕緣電纜，常用于同軸光纖混合網（HFC）中傳輸數據模擬信號，以及視頻傳輸，通信系統及信號控制系統。
SYWV--物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程。
結構：（同軸電纜）單根無氧圓銅線物理發泡聚乙烯（絕緣）（錫絲鋁）聚氯乙烯（聚乙烯）

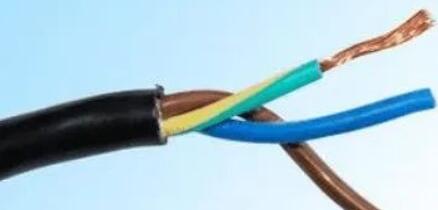

RVV--表示銅芯、聚氯乙烯絕緣、聚氯乙烯護套、圓形連接軟電纜。
適用于樓宇對講、防盜報警、消防、自動抄表等工程。
RVVP--表示軟銅芯、絞合圓型、聚氯乙烯絕緣絕、緣聚氯烯護套、軟電線。
適用于樓宇對講、防盜報警、消防、自動抄表等工程。
BVVP--表示硬銅芯、扁平 型、PVC絕緣、PVC護套、銅網屏蔽電線。

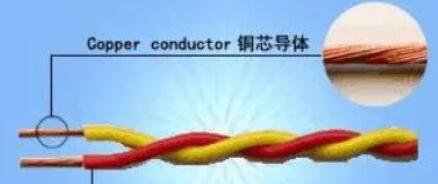

RVS--表示銅芯、聚氯乙烯絞型連接電線。
常用于家用電器、小型電動工具、儀器儀表、控制系統、廣播音響、消防、照明及控制用線。
VV(VLV)--表示銅(鋁)芯、聚氯乙烯絕緣、聚氯乙烯護套、電力線纜。
適用于敷設在室內、隧道、及溝管中，不能承受機械外力的作用，可直接埋地敷設。
