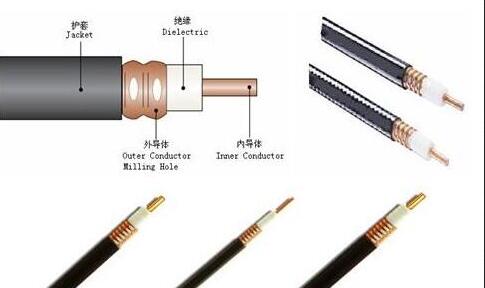

同軸電纜結構圖
同軸電纜分類：根據傳輸頻帶的不同，同軸電纜可分為基帶同軸電纜和寬帶同軸電纜兩種類型。按直徑的不同，同軸電纜可分為粗纜和細纜兩種。
細纜近年來發展較快，所以計算機局域網中一般如無特殊要求都使用細纜組網。細纜一般用于總線型網布線連接。利用T型BNC接口連接器連接BNC接口網卡，兩端頭需安裝終端電阻器。細纜網絡每段干線長度最大為185米，每段干線最多接入30個用戶。如要拓寬網絡范圍，需使用中繼器，如采用4個中繼器連接5個網段，使網絡最大距離達到925米。
細纜安裝較容易，而且造價較低，但因受網絡布線結構的限制，其日常維護不甚方便，一旦一個用戶出故障，便會影響其他用戶的正常工作。
粗纜適用于較大局域網的網絡干線，布線距離較長，可靠性較好。用戶通常采用外部收發器與網絡干線連接。粗纜局域網中每段長度可達500米，采用4個中繼器連接5個網段后最大可達2500米。用粗纜組網如直接與網卡相連，網卡必須帶有AUI接口（15針D型接口）。用粗纜組建局域網雖然各項性能較高，具有較大的傳輸距離，但是網絡安裝、維護等方面比較困難，造價較高。
同軸電纜接頭 最典型的就是有線電視的同軸電纜接頭：

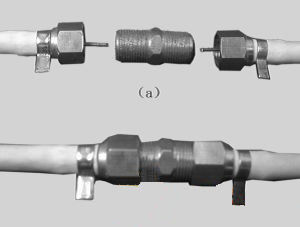

有線電視的同軸電纜接頭兩種接頭方法。

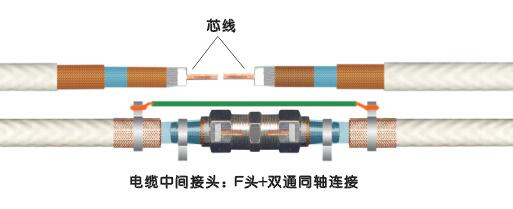

這種是通用的同軸電纜接頭接法圖。更多關于同軸電纜知識請關注電百科，盜載必究。
