yjv電纜是銅導體包覆YJ-交聯絕緣材料（交聯聚乙烯XLPE），而且外護套采用V-聚氯乙烯（PVC）的電纜，下面就來介紹下YJV電纜型號代表含義及yjv與yjv22電纜區別。

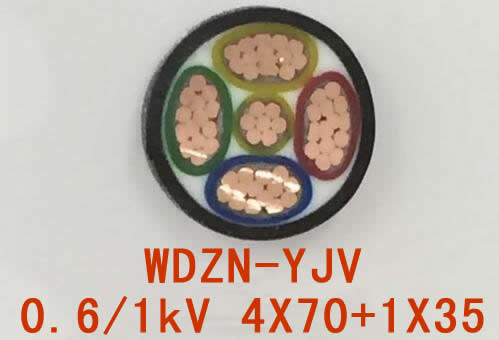

一、yjv電纜
yjv電纜中的yjv的意思是：YJ----交聯聚乙烯絕緣，V----聚氯乙烯護套，YJV電纜全稱：交聯聚乙烯絕緣聚氯乙烯護套電力電纜。YJV電纜一般作為主干電纜使用，交聯電纜通常是指電纜的絕緣層采用交聯材料。最常用的材料為交聯聚乙烯（XLPE） 。yjv電纜交聯絕緣材料加工過程是將線性分子結構的聚乙烯（PE）材料通過特定的加工方式，使其形成立體型網狀分線結構的交聯聚乙烯。使得長期允許工作溫度由70℃提高到90℃（或更高），短路允許溫度由140℃提高到250℃（或更高），在保持其原有優良電氣性能的前提下，大大地提高了實際使用性能。

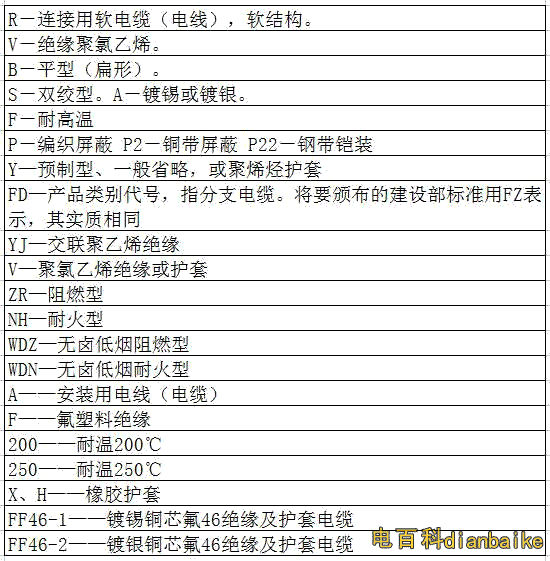

另附電纜符號含義表：


二、yjv電纜材料介紹：
1、銅絲：
采用電解銅作為原料，經連鑄連軋工藝制成的的銅線稱為低氧銅線；經上引法制成的銅線稱為無氧銅線。
低氧銅線含氧量為100~250ppm，含銅量為99.9~9.95%，導電率為100~101%。
無氧銅線含氧量為4~20ppm，含銅量為99.96~9.99%，導電率為102%。
銅的比重為8.9g/cm3。
2、聚氯乙烯（PVC）：
聚氯乙烯塑料是以聚氯乙烯樹脂為基礎，加入各種配合劑混合而成的，如防老劑、抗氧劑、填料、光亮劑、阻燃劑等，其密度為1.38～1.46g/cm3左右。
聚氯乙烯材料的特點：力學性能優越，耐化學腐蝕，不延燃，耐候性好，電絕緣性能好，容易加工等。
聚氯乙烯材料的缺點：①    燃燒時有大量有毒的煙霧發出；
②    熱老化性能差。
聚氯乙烯有絕緣料與護套料之分。
3、聚乙烯（PE）：
聚乙烯是由精制的乙烯聚合而成的，按密度可分為低密度聚乙烯（LDPE）、中密度聚乙烯（MDPE）、高密度聚乙烯（HDPE）。
低密度聚乙烯的密度一般為0.91~0.925g/cm3；中密度聚乙烯的密度一般為0.925~0.94g/cm3；高密度聚乙烯的密度一般為0.94~0.97g/cm3。
聚乙烯材料的優點：
①絕緣電阻和耐電壓強度高；
②在較寬的頻帶范圍內，介電常數ε和介質損耗角正切值tgδ小；
③富于可撓性，耐磨性能好；
④耐熱老化性能、低溫性能及耐化學穩定性好；
⑤耐水性能好，吸濕率低；
⑥用它制作的電纜質量輕，使用敷設方便。
聚乙烯材料的缺點：
①接觸火焰時易燃燒；
②軟化溫度較低。
4、交聯聚乙烯（XLPE）：
現在電纜行業使用的主要有二種類型的交聯聚乙烯。一種是以硅烷作交聯劑的，叫硅烷交聯料，主要應用在低壓電線電纜的絕緣層上。另一種是以過氧化二異丙苯（DCP）作交聯劑的交聯聚乙烯料，其主要是由聚乙烯、交聯劑和抗氧劑組成。主要應用在中、高壓電纜的絕緣層上，對絕緣耐壓等級越高，要求純凈度就越高。
DCP是一種過氧化物，溫度越高，分解越快，其分解后就會催化聚乙烯起
交聯反應。DCP在常溫下也會分解，不過分解速度很慢，但加熱到一定的溫度（溫度超過125℃時）會快速分解。
硅烷交聯劑也有同樣的性能，但它還需要有水來作助劑，才能起到完全的接枝反應。現在的硅烷交聯聚乙烯市場上主要有二種類型，一種叫一步法，一種叫二步法（這種叫法與學術上的硅烷交聯叫法不同）。一步法的絕緣料是交聯劑與催化劑已預先混好，也有叫成共聚物法料；二步法料是分A料與B料，在生產前將A、B料拌勻。一步法的料貯藏時間很短，二步法的料主料與催化劑料分開，所以貯藏時間較長，但混合后的料必須要馬上用掉。另外，硅烷交聯料中還可以加入碳黑母料，起到耐氣候作用，用在絕緣架空電纜系列產品中。
交聯聚乙烯材料的優點：電氣性能比聚乙烯還優良；其機械性能比聚乙烯好，所以應用比聚乙烯廣泛。軟化溫度比PVC高，電纜正常的運行溫度能達到90℃。
缺點是加工困難，易燃燒。
三、yjv電纜與yjv22電纜區別
yjv22電纜中第一個2代表的是采用鋼帶鎧裝，yjv32則是細圓鋼絲鎧裝；第二個2代表的是采用聚氯乙烯外護套；
yjv22電纜有內護套加金屬鎧裝，即雙層護套；而yjv電纜后者無內護套及鎧裝，只有單層護套，后者要比前者軟，但是不如前者抗拉抗壓等機械性能好。
YJV是架空電纜，YJV22 是鎧裝地埋電纜。這兩種都是銅芯電纜，YJV22就是比YJV多了一層鋼帶鎧裝做埋地電纜使用。
YJV22比YJV電纜貴，小規格的相差較大，相差12~20%；大截面的相差在3~12%不等。
更多關于yjv電纜知識請關注電百科，盜載必究。
