電纜架空敷設是實現電纜傳輸的重要敷設方式，下面就來介紹下電纜架空敷設圖集及電纜架空敷設規范。

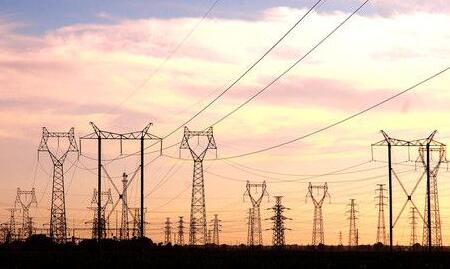

電纜架空一般是指高低壓架空輸電，低壓架空線一般是4根，呈一字形排列，高壓是三根，呈品字形排列，鐵塔上一定是高壓線，一般是兩路共6根。低壓線一般用帶皮線，現在很少用，被電纜取代，高壓線都是裸線，芯為鋼絲，外表是鋁線，俗稱鋼芯鋁絞線；還有就是特種電纜架空，比如阻燃電纜、耐高溫電纜、耐火電纜、防火電纜、礦物絕緣電纜架空等。
電纜架空敷設的輸配電纜線最邊上的導線，到建筑物或構筑物最近部分的水平距離，在有最大風偏的情況下，應符合下列要求：
(一)線路電壓≤10kV時，水平距離≥2m。
(二)10kV<線路電壓≤110kV時，水平距離≥4m。
臺階上6～10kV的架空輸配電線最邊上的導線，在沒有偏差的情況下，至接觸網最近邊的水平距離不應小于2.5m，至鐵路路肩的水平距離不應小于2m。
電壓小于10kV的輸配電線，允許采用移動電桿，移動電桿之間的距離不應大于50m，特殊情況應根據計算確定。
在采場火區、水塘、水倉和可能出現滑坡的地段，不得敷設橡套電纜。
橡套電纜接頭必須進行絕緣強度檢驗。采用硫化熱補或與熱補同等效能的冷補的接頭還必須進行浸水耐壓試驗，合格后方可使用。
電纜與設備連接處必須防潮密封，電纜芯線的連接應用套管夾緊或用焊錫接頭。接頭處應有足夠的機械強度，接觸電阻不得大于800μΩ。
電纜穿越鐵路、公路時，必須采取防護措施。
向移動設備供電的橡套電纜，可纏繞在卷筒(盤)上，卷筒(盤)的結構設計和纏繞電纜載流量的計算及橡套電纜移設，必須符合國家標準《嚴酷條件下戶外場所電氣設施》規定。
電纜架空敷設規范：
這里電纜架空一般指特種電纜，帶有絕緣層和外護套阻燃耐火電纜和礦物絕緣防火電纜等，按照《電纜敷設國家標準GB50217》執行。
電纜架空敷設施工要求：
⒈ 電纜敷設安裝應由有資格的專業單位或專業人員進行，不符合有關規范規定要求的施工和安裝，有可能導致電纜系統不能正常運行。
⒉ 人力敷設電纜時，應統一指揮控制節奏，每隔 1.5～3米有一人肩扛電纜，邊放邊拉，慢慢施放。
⒊ 機械施放電纜時，一般采用專用電纜敷設機并配備必要牽引工具，牽引力大小適當、控制均勻，以免損壞電纜。
⒋ 施放電纜前，要檢查電纜外觀及封頭是否完好無損，施放時注意電纜盤的旋轉方向，不要壓扁或刮傷電纜外護套，在冬季低溫時切勿以摔打方式來校直電纜，以免絕緣、護套開裂。
⒌ 敷設時電纜的彎曲半徑要大于規定值。在電纜敷設安裝前、后用 1000V兆歐表測量電纜各導體之間絕緣電阻是否正常，并根據電纜型號規格、長度及環境溫度的不同對測量結果作適當地修正，小規格（10mm2 以下實芯導體）電纜還應測量導體是否通斷。
⒍ 電纜如直埋敷設，要注意土壤條件，一般建筑物下電纜的埋設深度不小于 0.3米，較松軟的或周邊環境較復雜的，如耕地、建筑施工工地或道路等，要有一定的埋設深度（0.7～1米），以防直埋電纜受到意外損害，必要時應豎立明顯的標志。
附件：電纜架空敷設圖集（250張圖集）

免費下載：電纜架空敷設圖集.pdf
總之，電纜架空是電力輸送常用的方式，隨著電纜技術研發的防火阻燃耐溫等特種電纜問世，采用明敷或者直埋的礦物絕緣電纜等都發揮縮短工期，節約成本等。更多關于電纜架空線知識請關注電百科，盜載必究。
