為適應所有電纜敷設，電纜橋架彎頭型號設計種類繁多，下面就來介紹下電線電纜橋架彎頭怎么做？電纜橋架彎頭的計算公式和電纜橋架彎頭型號及做法圖解
一、電纜橋架彎頭型號

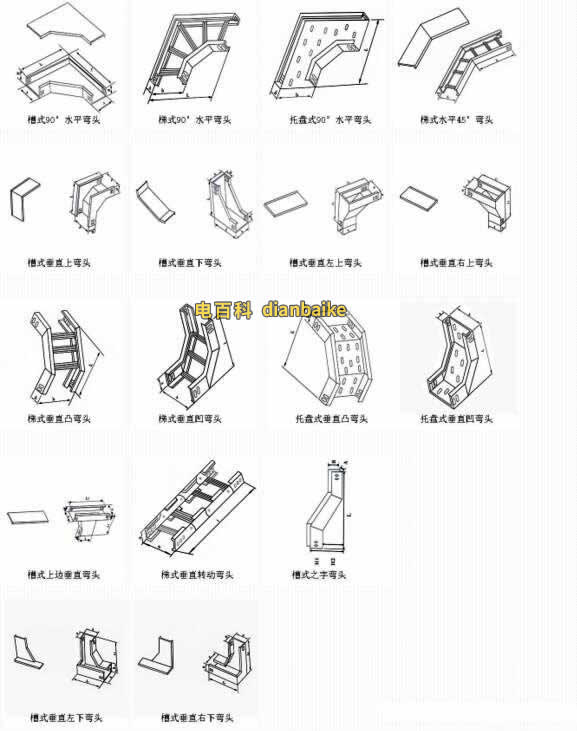

橋架彎頭有：90°彎，垂直左上彎，垂直左下彎，垂直右上彎，垂直右下彎，如下圖：
橋架彎頭圖集，不包括：橋架四通、橋架三通、橋架異徑接頭

二、電纜橋架彎頭的計算公式
比如45度的坡度彎頭，你只要記住這句話就知道怎么做了
爬坡45度，橋架高度乘以0.8中分劃三條線為一個彎，斜邊是爬坡高度乘以1.41，
30度是橋架高度乘以0.8除以45乘以30中分劃三條線為一個彎，
斜邊是爬坡高度乘以2水平90度彎是橋架寬度乘以0.8中分劃線，斜邊(內邊)600以上200乘以1.41 600以下100乘以1.41”。
三、電纜橋架彎頭的制作圖解

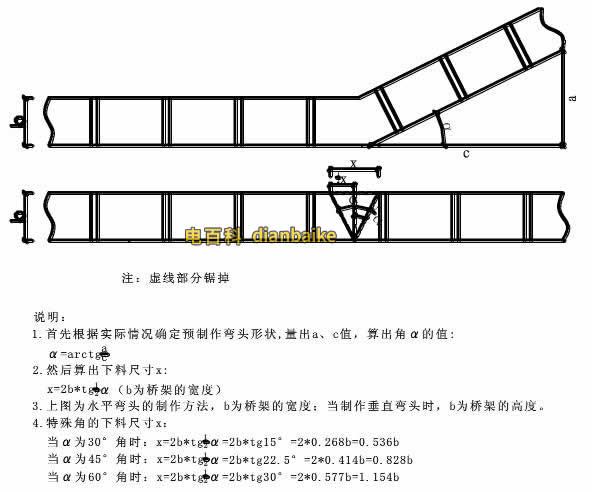

1、單個彎頭的制作

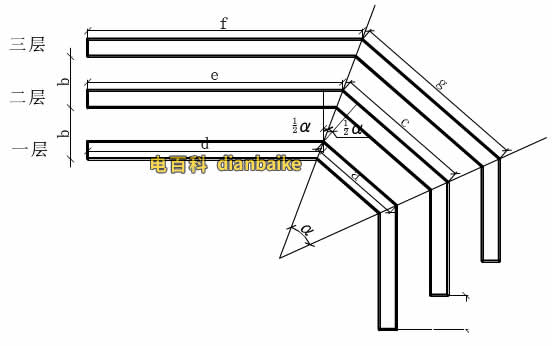

2、多層等間距等高電纜橋架任意角彎頭制作方法

3、多層“之”形彎頭的作法

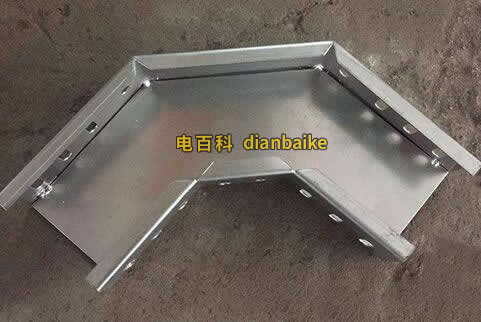

上面三種就是電纜橋架常用的彎頭制作，電纜橋架彎頭一般都是廠家設計定制加工的，這樣可以保證電纜橋架彎頭美觀、耐用、安裝效率等。更多關于電纜橋架彎頭技術說明請關注電百科，盜載必究。
