電纜拖鏈是設備需要來回移動場所，為了防止電纜糾纏、磨損、拉脫、把電纜放入電纜拖鏈中對電纜起保護；下面電百科就來介紹下拖鏈電纜什么意思？拖鏈電纜用什么線及拖鏈電纜和普通電纜的區別。
一、拖鏈電纜是什么？

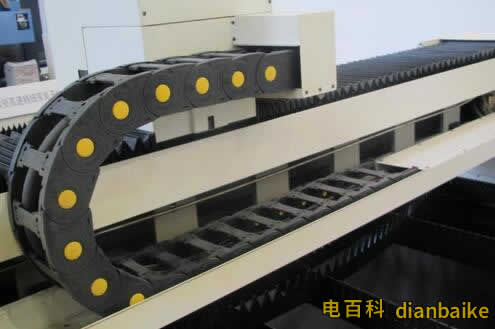

電纜拖鏈是設備需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，經常把電纜放入電纜拖鏈中對電纜起保護，可以來回移動不容易磨損高柔性專用電纜便叫拖鏈電纜，也可稱之拖曳電纜，坦克鏈電纜。
拖鏈電纜主要應用于工業電子系統、自動發電線路、自動設備、倉儲設備、機器人、機器人手臂、消防控制系統、數控機床、雕刻機、激光機、起重機拖纜系統及冶金行業等設備和場合。可以說，拖纜的應用更加廣泛。拖鏈帶線纜主要特點是耐彎曲、扭轉、彎曲、淺水、耐油、耐紫外線、耐候性、耐候性、耐寒性、耐磨性好，能承受沉重的外力，抗彎力強，在往復運動下新安裝，特別是在工業環境中彎曲頻繁的場合。
拖鏈用的電纜需要具備：除了電性能、耐候性，以及其他基本要求能夠與設備匹配外，最主要的基本特征就是：可以經受長時間彎曲運動而保障正常工作。
二、拖鏈用什么電纜？拖鏈電纜用什么線？
拖鏈電纜由哪些部分組成

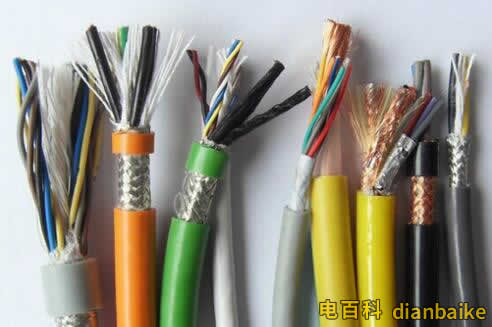

拖鏈電纜組成部分分別是：抗拉中心、導體結構、芯線絕緣、絞線、內護套、屏蔽、外護套七個部分。
1、電纜導體
拖纜的導體結構和普通電纜一樣。它選擇的導體材料非常靈活。一般來說導體越細，電纜的柔韌性就越大。導體結構，要避免使電纜產生纏繞現象，在導體材料的選擇上就要柔韌性較好的，而且粗細合理的導體。通過選擇合適直徑，長度的導體，還能夠有效地提高它的抗拉能力。
2、線芯絕緣
電纜芯線的絕緣部分非常重要，絕緣層需要支撐每根導線。因此像幾百米長的拖鏈電纜，所使用的絕緣層材料基本上是由PVC或TPE材料制成，以保證可靠性。作為一種絕緣材料，它的選擇上最好選擇不能夠互相粘連的芯線絕緣材料，而且它的絕緣層支撐起單股的導線，使得導體結果與芯線絕緣結構更好地互相作用。
3、絞線
拖鏈電纜的絞線結構以最合理的絞合間距纏繞在穩定的張力中心。結合絕緣材料的應用，根據運動狀態設計了絞合結構，并采用成束絞合的方式制作。絞線的選擇就需要配合抗拉中心，最好按照運動的狀態設計。
4. 屏蔽線
屏蔽線在保護套外以升級版的編制角度緊緊的編織，如果編織密度小，保護電纜能力就會降低，屏蔽線的保護層很快就會失去作用。因此緊密的屏蔽線的抗扭性能相對較好；屏蔽起到的作用是要保證EMC的保護能力，而緊密的編織就能夠使它對EMC的保護能力有所提高。
5、內保護套
拖纜內護套的主要作用是防止電纜絞線松散，保證整個拖鏈電纜結構的完整性和可靠性；內護套材料上的選擇就稍微簡單得多了，只要便宜的羊毛材料，填充物就可以了，它主要的功能上是要保證絞線結構能夠有序地進地排列，不存壞絞線結構。
6、外保護套
外保護套的材料使用不同，產生的功能功能也不同；外保護套可使電纜具有耐低溫、耐油、耐磨性高等特點；外護套必須要有高度的柔軟性，同時它的支撐功能也要好才行。
7、拉伸中心結構
為了保證拖纜的高抗拉性能，需要拉中心機構的作用，主要是中心線的填充；這樣可以很好地保護絞線的結構，能夠避免絞線游離到電纜中心區域，影響電纜的性能。抗拉中心主要起到的功能作用就是使得絞線部分的構結得到很好的保護作用，防止絞線脫離原先位置。

三、拖鏈電纜和普通電纜的區別
1、材料不同，拖鏈電纜采用的是6類導體，導體光亮透明，絕緣材料柔軟韌性好，外護套通常采用特種PVC和特種PUR。普通電纜采用的是5類導體，導體較好，絕緣材料特性阻抗達到國家標準，外護套通常采用PVC、PUR、橡膠。
簡單來講就材料部分拖鏈電纜的導體只有銅而且單股銅絲比較細且純凈度很高，雖然普通電纜的外護套有時候也會用高強度材料，但其只是為了適應某些環境，而拖鏈電纜用高強度材料除了適應環境以外還要更耐磨損（拖鏈與拖鏈電纜不停的摩擦，如果拖鏈電纜外護套材料強度低很容易短時間就磨損了）
2、電纜結構區別，拖鏈電纜采用的是絞合結構（內部結構緊湊）。普通電纜采用套管或者半擠壓結構（內部結構較為松散）。
拖鏈電纜是普通電纜的升級版，普通電纜適合固定敷設，而拖鏈電纜適合放在拖鏈里面使用。或者說普通電纜的結構是為了圓整從而使電纜更美觀，而拖鏈電纜的結構是直接影響到電纜的使用壽命。
3、拖鏈電纜能用普通電線相比較拖鏈電纜會更加柔軟，而且它是越軟越好的，它的絕緣是存在很強的耐機械疲勞強度的，但是普通電纜機械彎曲的壽命和專用的拖鏈電纜相比的話，差距還是很大的。
4、普通電纜能不能上電纜拖鏈？答案肯定不行，普通電纜經不起頻繁彎曲和移動，因為絕緣層機械疲勞強度不夠，而且普通電纜頻繁移動彎曲線芯容易斷。更多關于拖鏈電纜知識請關注電百科，盜載必究。
