電纜拖鏈系統應用廣泛大部分根據需求設計定做，下面就來介紹下電纜拖鏈系統，電纜拖鏈定做和電纜拖鏈選型及拖鏈電纜如何正確使用？

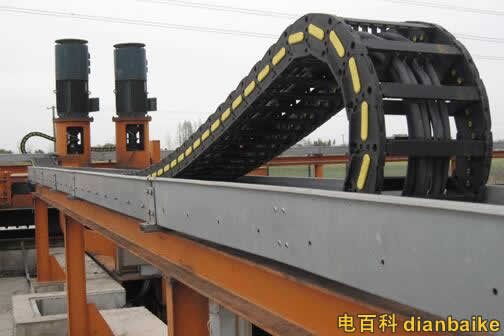

一、電纜拖鏈系統
拖車電纜系統主要用于工業電子系統、自動發電線路、倉儲設備、機器人、消防系統、起重機、數控機床和冶金行業。當設備單元需要前后移動時，為了防止電纜纏繞、磨損、拉斷、懸掛和散開，通常將電纜放入電纜牽引鏈中。
1、電纜拖鏈的鋪設不能失真，也就是說，電纜不能從電纜卷筒或電纜卷筒的一端展開。相反，應通過旋轉卷軸或電纜卷筒來展開電纜，并且必要時可以展開或懸掛電纜。用于這種場合的電纜只能直接從電纜卷中獲取。
2、必須注意電纜的最小彎曲半徑。
3、拖鏈中的電纜必須松散的并排敷設在拖鏈中，屏蔽計算機電纜廠家，盡可能分開排列，用隔片分開或穿入支架空擋的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10%。
4、拖鏈中的電纜不得相互接觸或困在一起。
5、電纜的兩點都必須固定，或至少在拖鏈的運動端必須固定。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍。
6、電纜在彎曲半徑內完全移動，不可強迫移動。這樣穿線拖鏈彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后，zui好檢查一下電纜的位置。該檢查必須在強力移動后進行。
7、 如果拖鏈折斷，則其電纜也需更換，因為過度拉伸造成的損壞是無法避免的。
二、電纜拖鏈定做
拖鏈電纜定做需要根據機器設備等載荷的數量、類型和直徑決定了拖動鏈的內部大小和分布。
首先，確保負載拖動鏈內部合理均勻分布：包括重量均勻分布，空間合理分布。
若為單一負載且只有一條，空間足夠即可（見圖一）；
若為液壓管、水管、氣管、油管和電纜等不同的負載最好用豎隔片分隔開來（見圖二）；
如果相同類型的載荷較大且直徑差異較大，則最好用垂直墊片將其分開（見圖2）;
若有多層排布，可用橫隔片在高度方向進行分隔（見圖三）。
其次保證負載能夠在拖鏈內部自由移動,防止排布時產生負載之間有纏繞現象；
然后，根據負載的排列，計算內高和內部寬度：通常，所選擇的拖鏈的內部寬度和內高是負載布置的最大高度和最大寬度的1.5倍;
最后，根據拖鏈的使用環境，確定是否需要全封閉拖鏈（一般情況下，當灰塵顆粒較大或環境較差時，為了更好地保護負載，可選擇全封閉拖鏈）。

三、電纜拖鏈選型及計算拖鏈彎曲半徑。
1、機床做最大限度運轉時，如電纜拖鏈的寬度超過300mm，電纜拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的電纜拖鏈。
2、電纜拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中點時，固定方式可根據機床位置情況選擇，固定角鋼可放在外周或內周在電纜拖鏈內或外部。
3、TLG和TL型電纜拖鏈其使用行程最大為40米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑。
4、電纜拖鏈的支撐板寬度為150mm至800mm，孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑決定的。
5、計算拖鏈彎曲半徑：彎曲半徑的計算取決于以下兩個要素：通常情況下，最大的直徑或厚度及最硬的電纜決定了最大允許的最小彎曲半徑；可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）；彎曲半徑的計算方法：電纜：國產電纜的彎曲半徑是其最大外徑的8~10倍左右；進口電纜的彎曲半徑是其最大外徑的6倍左右；油管：油管的彎曲半徑是其最大外徑的12倍左右；水管和氣管：水管和氣管的彎曲半徑是其最大外徑的10~12倍左右；實際安裝高度HL：彎曲半徑R≤(HL-H)/2，H為拖鏈外高尺寸（見圖四）。
四、拖鏈電纜如何正確使用
電纜拖鏈在使用過程中，也要遵循一定的規程。不當的操作會造成產品的使用年限降低，在運行過程中故障率增加，合理的操作電纜拖鏈是保護拖鏈的一種必需方法。
1、內高：選擇內置電纜，油管，氣管，水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
2、內寬：選擇較粗的一些電纜，油管，氣管，水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
3、彎曲半徑：選擇內置電纜，油管，氣管，水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。
拖鏈內置電纜，油管，氣管，水管的放置原則：
應該留有15%的剩余空間，讓內置電纜，油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜，氣管，油管等較多的時候建議使用分隔片。
1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4）另可提供分隔片，將鏈內空間按需要分隔開。更多關于拖鏈電纜系統知識請關注電百科，盜載必究。
